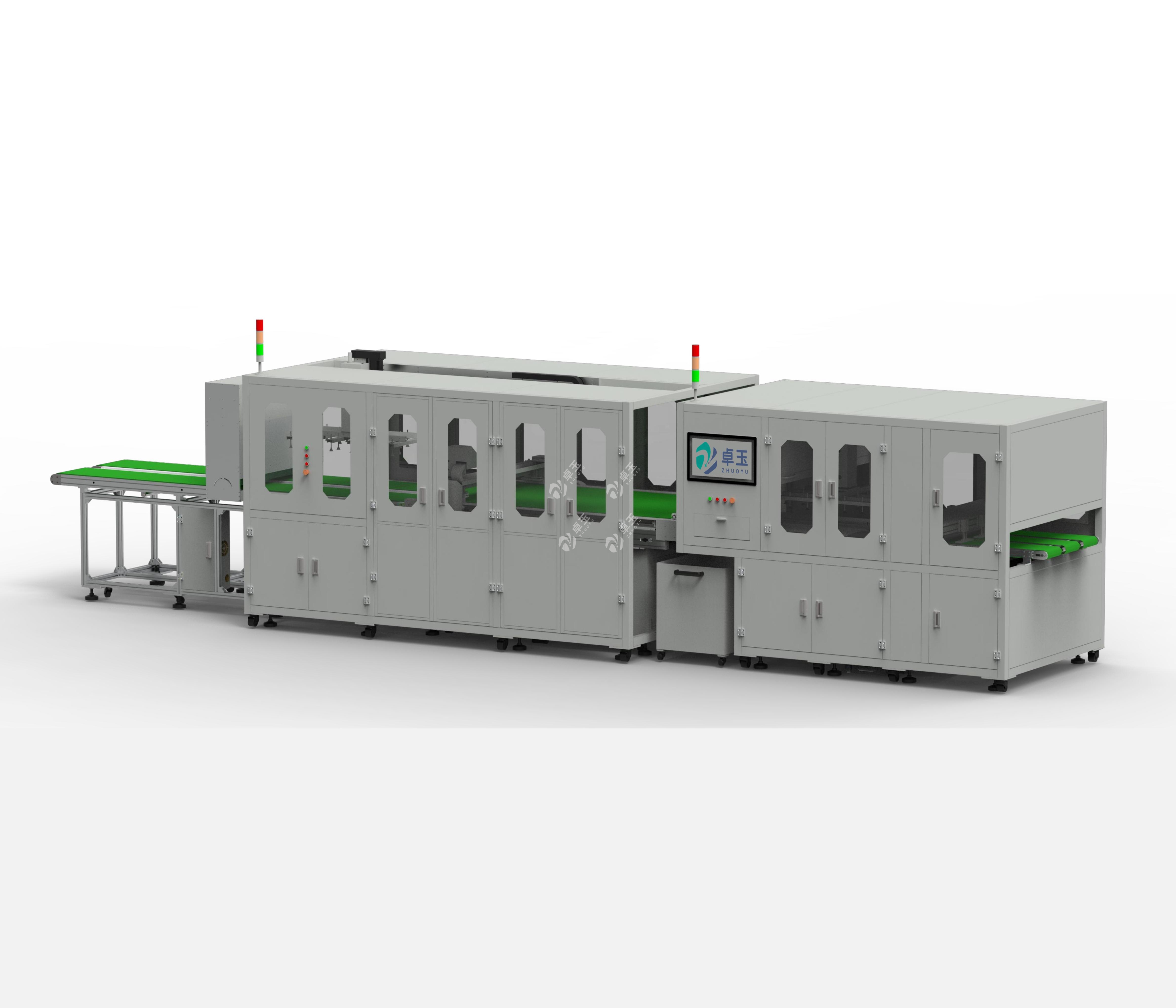

自动分板裁磨线

卓玉自动分板裁磨线，是专为PCB 线路板行业压合工序研发的全自动在线式裁切分板设备，主要解决 PCB 压合后大板人工拆板、人工裁边、人工分板带来的效率低、精度差、成本高、一致性不足等行业痛点。

设备可自动完成上料、AI 视觉定位、铜箔裁切、边料回收、自动分板、裁磨、圆角、测厚、收板全流程作业，与回流线、下板机无缝对接，实现压合后段工序无人化运行。

采用机器视觉 + AI 智能定位，配合专用裁切模组与铡刀分板机构，可精准切除小板周边多余铜箔并高效回收，同时将多拼板自动拆分为独立单板，裁切精度高、切口平整、不伤板芯。

设备适配多种板厚、多种覆铜厚度与拼板规格，运行稳定、维护简单，大幅降低人工成本、提升生产效率与产品良率，是 PCB 工厂实现自动化、智能化升级的关键装备。

卓玉自动分板裁磨线对接回流线下板机与输送线，嵌入 PCB 压合后段生产线，实现自动上料、AI 视觉定位、铜箔裁边、边料回收、多拼板自动分板、自动收板全流程在线作业。替代传统人工拆板裁边，衔接前后工序，打通压合工段自动化闭环，稳定生产节拍、保证分板裁边品质，减少人工干预，提升整条产线自动化程度与生产效率。

Technical specs：

1. 适用板材

最大来料：1300mm × 1500mm

最小内板：400mm × 400mm

板厚：0.2mm-3.0mm

边缘铜箔长度：≤180mm

2. 精度与效率

定位方式：AI 视觉定位

裁切精度：±1mm

生产节拍：≥26 秒 / 层（1/3oz）

拼板类型：标配 2×2 / 选配 2×3 or 标配1x2/选配2x3

3. 运行条件

电源：三相五线 380V

总功率：15KW视选配~35KW

气源：0.55–0.7MPa

设备尺寸：24000mm×2200mm×2100mm

重量：约 5 吨-19吨
