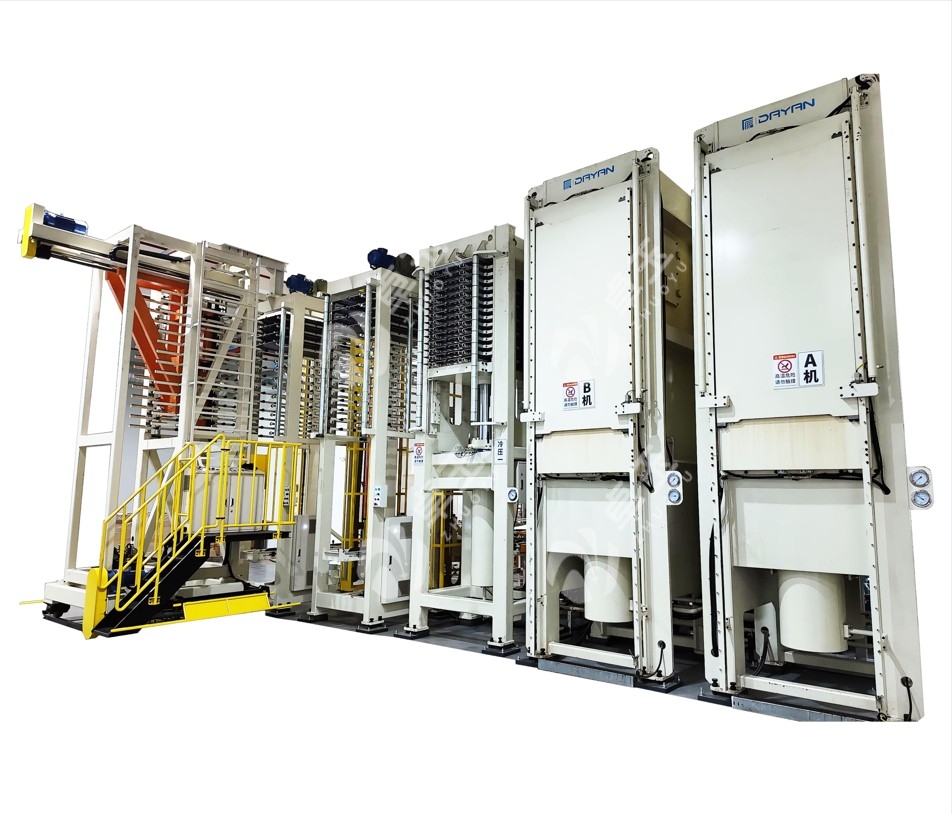

PCB压合机

卓玉PCB压合机是由压机行业深耕数十年的核心团队组建，拥有 PCB、FPC、CCL 领域专业研发实力，继承台湾压机核心技术与供应链体系，掌握真空压机、电热高温压机、油热高温压机核心技术，主打高精度、高稳定性真空层压机，为电子电路制造企业提供专业压合装备与解决方案。

设备采用双油缸均匀布压 + Y 型双流道热媒设计，搭配一拖三油压系统、集成模块化真空系统、比例阀控温系统，实现压力精度 ±0.5Kg/cm²、温控精度 ±1.5℃、热盘温差 ±1.5℃，运行稳定、升温快速、受力均匀、真空度高。整机采用490 高速钢机身，精密焊接 + 回火去应力 + 大型数控一体加工，刚性强、不变形、耐用性高。

配套工控电脑 + PLC + 智能电控系统，支持多段温压曲线、实时监控、跳段调节、历史数据存储一年，可对接 MES、回流线、中央真空等整厂自动化系统。设备具备节能环保、维护简便、适应性广、长期稳定等优势，覆盖 150–3000 吨全系列规格，可按需定制，是高端线路板企业提升品质、提高良率、稳定量产的核心装备。

材质优良+精密焊接

机体选用490高速钢，具有良好的焊接性、机械加工型、高抗压强度；精密自动气保焊接，整机磁粉探伤

稳定性好+维护便捷

精密焊接后大型数控一体加工成型，整机回火消除应力；设备无需特别维护，无特别易耗件

适应性广+节能环保

适用于电子电路产品加工PCB-FPC-CCL;热媒及液压系统采用比例阀控制，运行马达采用变频设计，稳定性高、能耗低

一、适用行业与规格

适用：PCB、FPC、CCL 覆铜板、多层板、HDI、软硬结合板

工作温度：260℃–350℃

控制方式：工控电脑 + PLC + 自动电控系统

二、吨位与热盘规格

三、PCB 系列

150 吨｜200 吨｜300 吨｜400 吨｜600 吨｜700 吨

热盘尺寸：660×760 / 730×850 / 760×1220 / 850×1370 / 1220×1370 / 1350×1550

开层数：4–12 层

FPC 系列

吨位：150–400 吨

开层数：4–10 层

CCL 覆铜板系列

吨位：1000–3000 吨

开层数：10–28 层

三、核心精度参数

压力精度：±0.5Kg/cm²

温度精度：±1.5℃

热盘温差（极差）：±1.5℃

最高油压：320kg/cm²

四、硬件系统参数

油压系统：一拖三设计，逻辑回路

热媒系统：比例阀控温，变频马达

真空系统：集成模块化，带气液分离桶

机身材质：490 高速钢

工艺：精密焊接 + 回火去应力 + 数控一体加工

五、软件功能

多段温 / 压曲线设定

跳段 / 暂停调节

实时曲线监控

报警提示

历史数据保存1 年

支持对接：MES、回流线、中央真空、板换系统
